日韩免费视频,极品嫩模被黑人20厘米,国产精品美女久久久久网站浪潮,午夜精品久久久内射近拍高清

煙臺高溫蒸煮袋生產(chǎn)廠(chǎng)家的制造工藝及注意事項

2021/1/22 14:03:10

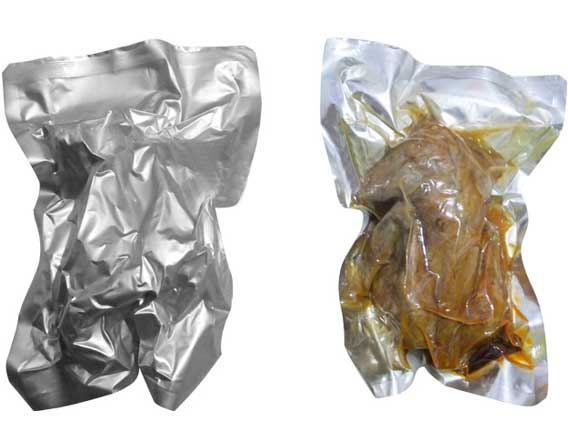

    高溫蒸煮袋是用來(lái)包裝蒸煮食品的塑料軟包裝,自80年代后期,隨著(zhù)我國改革開(kāi)放的不斷深入,國民經(jīng)濟的快速發(fā)展,我國塑料軟包裝市場(chǎng)也隨之得到了快速發(fā)展。其中高溫蒸煮包裝袋也隨著(zhù)市場(chǎng)需求的發(fā)展而日益風(fēng)生水起。到今天煙臺高溫蒸煮袋已形成了相當的產(chǎn)業(yè)規模。在我國大江南北到處都可以看到高溫蒸煮包裝袋應用于包裝豆制品、包裝雞、鴨、魚(yú)、肉的透明或帶鋁箔的不透明高溫蒸煮包裝。雖然高溫蒸煮包裝的廠(chǎng)家不少,但是由于管理水平以及技術(shù)工藝水平的不同,在生產(chǎn)過(guò)程中經(jīng)常出現這樣或那樣的問(wèn)題。煙臺天之和包裝有限公司在此就高溫蒸煮包裝的生產(chǎn)工藝及注意事項供廣大客戶(hù)參考。


一、高溫蒸煮袋的基本特點(diǎn)及性能

  高溫蒸煮袋是一種能進(jìn)行加熱處理的復合塑料薄膜袋,它具有罐頭容器和耐沸水塑料袋兩者的優(yōu)點(diǎn)。具有耐高溫蒸煮、可高溫滅菌的特點(diǎn),廣泛應用于熟食、雞、鴨、奶制品、中藥等包裝食品可在袋內原封不動(dòng),經(jīng)過(guò)高溫(一般在120~135℃)殺菌加熱,取出便可食用。

耐高溫蒸煮袋的按照結構和蒸煮溫度來(lái)劃分主要分類(lèi)如下:

(一)、以結構來(lái)分類(lèi)

A類(lèi):PA/CPP、PET/CPP。

透水蒸汽量:≤15g/(m?·24h);透氧量:≤120cm?/(m2·24h·0.1HPa)。

B類(lèi):PA/AL/CPP、PET/AL/CPP。透水蒸汽量:≤0.5g/(m?·24h);透氧量:≤0.5cm/(m?·24h·0.1MPa)。

C類(lèi):PET/PA/AL/CPP、PET/AL/PA/CPP。透水蒸汽量:≤0.5g/(m?·24h);透氧量:≤0.5cm?/(m?·24h·0.1MPa)。

(二)、以蒸煮溫度分類(lèi)(蒸煮時(shí)間約為30-45分鐘)?

相對壓力為PS?110磅/英寸時(shí),對應溫度為l15cC;保質(zhì)期約為3個(gè)月。

相對壓力為Ps?115磅/英寸時(shí),對應溫度為121cC;保質(zhì)期約為6個(gè)月。

相對壓力為PS?120磅/英寸時(shí),對應溫度為126cC;保質(zhì)期約為12個(gè)月(透明袋)。

相對壓力為PS?130磅/英寸時(shí),對應溫度為135cC;保質(zhì)期約為24個(gè)月(鋁箔袋)。

根據溫度的不同,溫度耐受性在100℃下的叫做耐水袋,在121-125℃之間的叫做耐蒸煮袋,它對大多數被包裝的食品在121℃下保持40分鐘的殺菌處理即可,但對某些特殊的內容物如牛肉,則要在121℃下保持60分鐘的殺菌處理才行。對水產(chǎn)品、豆制品,則只要在121℃下保持10~20分鐘的殺菌處理。

135℃的高溫蒸煮袋做到在135℃下保持最長(cháng)20分鐘的殺菌處理就足夠了。其中,145℃的超高溫短時(shí)間蒸煮袋,這是最高等級的蒸煮袋,用其包裝的食品,在145℃下一般只要保持2—3分鐘、最多4~5分鐘的殺菌處理,就能把最耐熱的有害菌種芽孢肉毒桿菌等殺火干凈。

    經(jīng)過(guò)十多年的市場(chǎng)驗證證明,它是一種理想的銷(xiāo)售包裝容器。適合肉類(lèi)、豆制品的包裝,方便、衛生又實(shí)用,并能很好的保持食品原有的風(fēng)味,受到市場(chǎng)的青睞。

   目前世界上的蒸煮袋,絕大多數都是用干式復合法制造的,為數不多的也可用無(wú)溶劑復合法或共擠出復合法去制造。干式復合的質(zhì)量要比無(wú)溶劑復合的高,材料的排列組合上也比共擠出復合的合理和廣泛,使用上也更放心。目前在我國百分之百的蒸煮袋都是用干式復合法生產(chǎn)的。作為非專(zhuān)業(yè)的高溫蒸煮袋的需求方的客戶(hù),需要從以下幾個(gè)方面有所了解。

    首先是選材。要根據蒸煮袋的最終用途去確定采用哪些基材、怎么組合,要用哪種油墨和膠粘劑。所謂最終用途,是指該袋要包裝的是什么性質(zhì)的食品,包裝的重量是多少。包裝好后要經(jīng)受多高溫度(121℃、128裝,讓包裝袋有一個(gè)合理的性?xún)r(jià)比,所以,搞清楚最終用途這一點(diǎn)很重要。


其次是確定工藝參數。在確定了基材和輔助材料后,就可以下單給車(chē)間去生產(chǎn)了。作為車(chē)間生產(chǎn)的技術(shù)管理和操作人員,必須嚴格按照工藝單的要求去領(lǐng)科、備料。

最后,在具體操作時(shí),要遵循工藝單的工藝參數,其中包括涂膠輥的線(xiàn)數和網(wǎng)點(diǎn)深度、操作膠液的濃度、烘道各加熱段的溫度、鼓風(fēng)量子口排風(fēng)量的大小、開(kāi)機速度的高低,還有放卷張力、烘道張力、收卷張力的控制、復合鋼輥的表面溫度和復合壓力等等。在上述工藝參數中,上膠量要求(一般是4~5g/m2)和殘留溶劑量要求(國家標準是小于10mg/m2,企業(yè)內控最好是小于3mg/m2),是做好蒸煮袋內在質(zhì)量的關(guān)鍵,必須認真對待。


二、耐高溫蒸煮袋的產(chǎn)品三類(lèi)

要生產(chǎn)出合格的耐高溫蒸煮包裝袋,合格的原材料十分重要,要應用到的主要基材有以下幾種:

1、BOPET薄膜:也稱(chēng)雙向拉伸聚酯,該薄膜剛性大,機械強度大,有較好的阻濕、阻氣性,是較好的蒸煮袋的表層材料。厚度一般是12μm。其表面進(jìn)行電暈處理,表面張力在52達因以上。

2、BOPA薄膜:也稱(chēng)雙向拉伸尼龍薄膜。尼龍有共聚尼龍和均聚尼龍,共聚比均聚的尼龍有更好的柔軟性。該薄膜機械強度大,有較好的阻氣性、阻油性,有很好的耐穿刺性,有較強的親水性。常用的尼龍薄膜厚度15μm,經(jīng)過(guò)電暈處理的表面,潤濕張力在52達因以上,常用在復合膜的表層和中間層,用作中間層時(shí),最好用兩面處理的。打開(kāi)包裝后的尼龍膜應一次用完,用受潮的BOPA膜會(huì )影響最終的產(chǎn)品質(zhì)量。

3、CPP薄膜:也稱(chēng)流延聚丙烯薄膜。聚丙烯也有共聚和均聚之分,用于高溫蒸煮袋的CPP薄膜應

該用共聚丙烯生產(chǎn)(均聚丙烯熱封性很差)。目前,有許多廠(chǎng)家采用共擠出設備生產(chǎn)CPP薄膜,將均聚丙烯放在中間層作為芯層也是可以的,但芯層不能太厚,否則會(huì )影響CUP薄膜的物理性能。CUP薄膜用于135℃蒸煮袋作熱封層時(shí),CUP薄膜的料最好選用嵌段共聚聚丙烯,厚度一般是60μm──80μm。其表面進(jìn)行電暈處理,表面張力在40達因以上。

4、鋁箔:是用AOO鋁錠經(jīng)多次壓延而成的,其厚度一般是6.5μm-9.0μm。其表面要求清潔,無(wú)油污。鋁箔用作中間層,起阻隔和避光作用。

5、油墨:用于蒸煮袋的油墨是里印的又是耐高溫的油墨。一般多是聚氨酯雙組分油墨。

6、粘合劑:一般多采用聚氨酯雙組分耐高溫蒸煮膠,根據高溫蒸煮的不同要求可選擇耐溫不同的蒸煮膠(有121℃、125℃、135℃等)。固含量有50%、60%、66%等。最好選擇高固含量的膠,一方面可以高工作濃度使用,有利于降低生產(chǎn)成本;另一方面涂布量有可靠的保證。

7、溶劑:用于干式復合的溶劑都是醋酸乙酯,水分含量要小于300ppm,不得含有醇、胺等。在復合用基材方面,為了增加阻隔性能,也有選用新型的涂有氧化硅或氧化鋁的基材。但國內比較少用。


三、高溫蒸煮袋的生產(chǎn)工藝

一般來(lái)說(shuō),煙臺高溫蒸煮袋廠(chǎng)家在生產(chǎn)高溫蒸煮袋的工藝流程一般分為如下步驟:印刷──第一放卷──上膠──烘道──(第二放卷)加熱層壓──收卷──熟化──分切制袋。


四、煙臺高溫蒸煮袋廠(chǎng)家生產(chǎn)高溫蒸煮袋過(guò)程中的注意事項

1、檢查各種復合用基材的表面張力,確保各基材的表面張力達到工藝要求。

2、在生產(chǎn)透明蒸煮袋時(shí),第一放卷可用BOPET、BOPA作涂膠面,上膠量可控制在3.5g/m2以上,CPP作第二放卷。如要做BOPET/BOPA/UP三層結構,可三層復合好后再進(jìn)熟化室。在生產(chǎn)含鋁箔的蒸煮袋時(shí),鋁箱一般放在第二放卷的位置,在復合第三層或第四層時(shí),有鋁箔的這一層最好還是放在第二放卷的位置。因為含鋁箔的這一層如放在第一放卷,走的路線(xiàn)長(cháng),通過(guò)導輥多,容易引起鋁箔起皺。復含鋁箔的蒸煮袋,上膠量要確保4.0g/m2以上。

3、為了確保上膠量,涂布網(wǎng)紋輥要經(jīng)常清洗(最好用專(zhuān)用的網(wǎng)紋輥清洗劑),以防網(wǎng)孔堵塞。

4、選擇蒸煮膠時(shí),最好選擇固含量高的粘合劑,這樣一般可以在較高固含量使用(工作濃度在28%-30%),以確保上膠量。江蘇金壇膠粘合劑廠(chǎng)生產(chǎn)的固含量在60%和66%高固含量的耐高溫蒸煮膠可供客戶(hù)選購。

5、對于涂布輥的選擇至關(guān)重要?,F在制版廠(chǎng)家很多,版輥微孔形狀有棱臺形、六角形、倒金字塔形等,有的孔與孔之間有通溝,有的則沒(méi)有。筆者認為最好選擇用激光雕刻的涂布輥,80線(xiàn)-110線(xiàn),深度在70μm-85μm,用戶(hù)可以根據自己的操作經(jīng)驗,選擇網(wǎng)線(xiàn)和深度,在選擇時(shí)一定要考慮到上膠量。

6、由于生產(chǎn)蒸煮袋時(shí)的上膠量比生產(chǎn)普通袋子的要多很多,所以復合工藝也不相同。若你的復合機烘道加熱、通風(fēng)的性能很好,在復合普通產(chǎn)品時(shí),速度能達到120m/min-150m/min,則在復合蒸煮袋時(shí),速度最好控制在70m/min-110m/min;若復合機烘道加熱、通風(fēng)的性能不是很理想,則速度應更慢一點(diǎn),以利于溶劑最大限度的揮發(fā),減少溶劑殘留,確保產(chǎn)品質(zhì)量。

7、因為做蒸煮袋的原材料多有很好的耐溫性,所以層壓輥的溫度可控制在60℃-70℃,這樣,對復合薄膜的初粘力及最終強度都有好處。

8、在生產(chǎn)時(shí),膠槽中的膠最好用泵打循環(huán),并經(jīng)常用3#察恩杯測枯度,以保證膠濃度的基本一致,最終確保產(chǎn)品質(zhì)量的穩定。

9、蒸煮袋的熟化室溫度最好控制在55℃左右,用熱風(fēng)循環(huán),時(shí)間要72小時(shí),以達到完全固化。

10、生產(chǎn)帶有印刷的蒸煮袋時(shí),一定要選擇耐蒸煮油墨,最好是雙組分的,并且油墨中的溶劑最好不用醇類(lèi)溶劑,以免影響膠的固化。

11、蒸煮袋的制袋工藝也很重要。復合膜生產(chǎn)好后,制袋的好壞直接影響到下游用戶(hù)的使用。所以,工廠(chǎng)要根據自己設備性能,調整好制袋的溫度、壓力和速度,(最好熱封刀的刀口倒角)。以上是本人的一些看法。雖然每個(gè)企業(yè)用的原材料,設備性能,生產(chǎn)工藝不盡相同,但最終目的是生產(chǎn)出符合客戶(hù)要求的產(chǎn)品。為了確保產(chǎn)品質(zhì)量,除了選擇好合適的原材料,合適的生產(chǎn)工藝外,產(chǎn)品出來(lái)后,對其的物理機械性能進(jìn)行全面測試,合格后方可出廠(chǎng)。

如果你有相關(guān)需求,歡迎您前來(lái)我公司考察洽談,如果您有需要,請您聯(lián)系我們,煙臺天之和包裝有限公司期待為您服務(wù)!


掃一掃,將此信息分享給好友

本文鏈接:http://www.beaded.net.cn/news/2021-1-22/220.html

友情鏈接: 秋葵信息網(wǎng) 黑地瓜網(wǎng) 佳成機電 360搜索 百度 Copyright ? 煙臺天之和包裝有限公司_?魯ICP備2021000289號-1
技術(shù)支持:玄機網(wǎng)絡(luò )
統計
